Chwytak próżniowy – jak działa w automatyce pakowania?

Chwytak próżniowy w automatyce pakowania – na czym polega jego działanie?

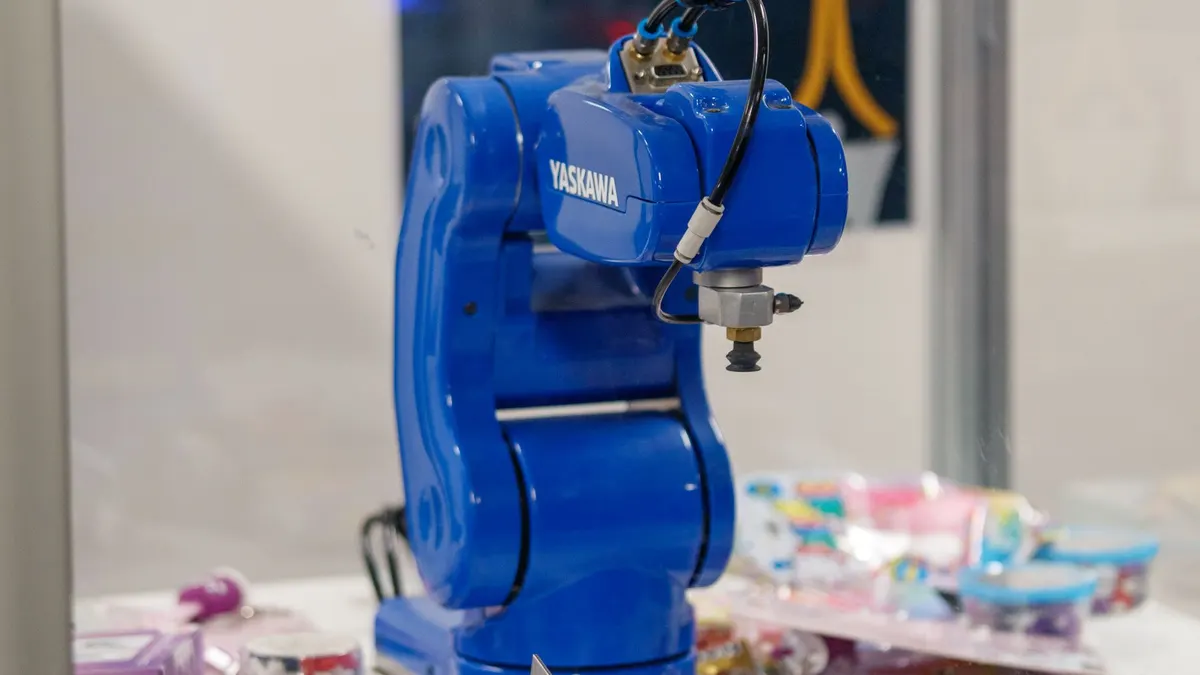

Chwytak próżniowy to EOAT, czyli narzędzie robota montowane na jego końcu, które utrzymuje karton, tackę lub opakowanie dzięki różnicy ciśnień działającej na efektywne pole przyssawki. W aplikacjach typu pakowanie pick-and-place stosuje się go m.in. z robotami delta, a projekt układu pneumatycznego powinien uwzględniać zasady ISO 4414:2010.

W praktyce chwytak robota nie jest jedną przyssawką. To układ, który musi pewnie pobrać produkt, potwierdzić chwyt w PLC, przetransportować go przy zadanym przyspieszeniu i zwolnić we właściwym miejscu. Przy lekkich opakowaniach szybkość ruchu często jest większym wyzwaniem niż sama masa produktu.

Co tworzy chwytak próżniowy do robota?

Chwytak próżniowy do robota to zespół przyssawek, przewodów, generatora podciśnienia, zaworów i sterowania, którego zadaniem jest kontrolowane pobranie oraz odłożenie produktu. Sam dobór średnicy przyssawki bez sprawdzenia źródła próżni, przecieku i dynamiki robota prowadzi do niestabilnej pracy.

Typowy układ obejmuje:

• Przyssawkę próżniową – tworzy strefę styku z produktem i musi dopasować się do jego materiału, geometrii oraz chropowatości.
• Generator podciśnienia – eżektor Venturiego albo pompa próżniowa usuwa powietrze z przestrzeni pod przyssawką.
• Filtr próżniowy – chroni eżektor, pompę i zawory przed pyłem z tektury, folii lub produktów sypkich.
• Zawór sterujący – włącza chwyt, odcina podciśnienie oraz może sterować przedmuchem podczas odkładania produktu.
• Czujnik podciśnienia – przekazuje do PLC informację, czy układ osiągnął ustalony próg potwierdzający chwyt.
• Zawór zwrotny – ogranicza spadek podciśnienia w wybranej gałęzi, lecz nie zastępuje funkcji bezpieczeństwa całej celi.

Z doświadczenia przy wdrożeniach end-of-line najwięcej problemów powoduje pomijanie filtra i odczytu czujnika. Nowa linia działa dobrze przez pierwsze dni, a po kilku tygodniach pył z kartonu ogranicza przepływ lub zużyta warga przyssawki zaczyna przepuszczać powietrze.

Jak działa chwytak próżniowy?

Chwytak próżniowy działa w trzech krokach: przyssawka dotyka produktu, generator obniża ciśnienie w jej wnętrzu, a ciśnienie atmosferyczne dociska produkt do przyssawki. Rzeczywista siła chwytu jest niższa od teoretycznej, ponieważ ograniczają ją przecieki, odkształcenie opakowania i ruch robota.

• Robot ustawia przyssawkę prostopadle do dostępnej powierzchni produktu, aby nie tworzyć bocznej szczeliny.
• PLC uruchamia zawór i generator podciśnienia, a układ zaczyna usuwać powietrze spod przyssawki.
• Czujnik podciśnienia sprawdza osiągnięcie ustalonego progu, zanim robot rozpocznie szybki ruch.
• Robot wykonuje transport dopiero po potwierdzeniu chwytu, a nie tylko po wysłaniu sygnału uruchamiającego eżektor.
• W miejscu odkładania sterownik odcina próżnię lub włącza krótki przedmuch, żeby produkt zwolnił się powtarzalnie.

„Układ pneumatyczny należy projektować z uwzględnieniem skutków utraty energii oraz niekontrolowanych zmian stanu elementów.” – parafraza wymagań ISO 4414:2010.

Od czego zależy siła przyssawki?

Siła przyssawki zależy przede wszystkim od różnicy ciśnień i efektywnego pola uszczelnienia, a nie od średnicy zapisanej w katalogu. Przyssawka o średnicy 40 mm nie wykorzysta pełnego pola, jeśli dotyka nierównego nadruku, fałdy folii albo porowatej tektury.

W uproszczeniu stosuje się zależność: siła = różnica ciśnień × efektywne pole. Dla powierzchni idealnie szczelnej wynik obliczeniowy jest punktem wyjścia, nie gwarancją pracy na linii. W automatyce pakowania trzeba osobno ocenić podciśnienie, czyli poziom „trzymania”, i przepływ potrzebny do kompensowania przecieku.

Eżektor czy pompa próżniowa – które źródło podciśnienia wybrać?

Eżektor czy pompa próżniowa? Eżektor Venturiego zwykle sprawdza się przy krótkich, szybkich cyklach i lokalnym montażu przy chwytaku, a pompa przy wielu punktach chwytu lub pracy długotrwałej. Decyzję trzeba oprzeć na objętości przewodów, rzeczywistym przecieku, dostępnych mediach oraz pomiarze energii na pełny cykl.

Jak eżektor Venturiego tworzy podciśnienie?

Eżektor Venturiego wykorzystuje sprężone powietrze przepływające przez zwężkę do wytworzenia podciśnienia. Jego zaletą jest niewielki rozmiar i możliwość montażu blisko przyssawki, co skraca czas opróżniania przewodu.

W aplikacji z robotem delta pakującym pojedyncze saszetki można umieścić mały eżektor bezpośrednio na EOAT. Krótki przewód poprawia reakcję układu. To nie znaczy, że eżektor zawsze będzie najtańszy w eksploatacji: przy stałym przecieku kartonu może zużywać sprężone powietrze przez znaczną część taktu.

• Eżektor lokalny – skraca drogę przepływu i ułatwia szybki chwyt pojedynczego produktu.
• Eżektor wielostopniowy – może zapewnić większy przepływ przy wymagających powierzchniach, ale wymaga sprawdzenia zużycia powietrza.
• Pompa elektryczna – nadaje się do dłuższej pracy i rozbudowanych układów z wieloma przyssawkami.
• System centralny – upraszcza obsługę wielu stanowisk, lecz wymaga kontroli spadków w dłuższych przewodach.
• Zbiornik podciśnienia – może wspomóc krótkie szczyty zapotrzebowania, ale nie usuwa przyczyny dużej nieszczelności.

Czy długość przewodu wpływa na chwyt?

Tak, długość przewodu wpływa na czas osiągnięcia podciśnienia, ponieważ zwiększa objętość, którą układ musi opróżnić. Przy takcie 30 lub 60 cykli na minutę dodatkowe metry przewodu mogą opóźnić potwierdzenie chwytu i wymusić dłuższy postój robota.

Schmalz i Piab opisują w dokumentacji technicznej zależność doboru generatora od objętości układu oraz przecieku. Dlatego podczas odbioru linii mierzę nie tylko poziom podciśnienia, ale również czas dojścia do progu na najdalszej przyssawce.

Kiedy pompa próżniowa daje lepszy bilans?

Pompa próżniowa częściej daje lepszy bilans, gdy linia ma wiele przyssawek, długi czas podtrzymania albo ograniczoną instalację sprężonego powietrza. Nie wystarczy porównać ceny zakupu – trzeba zestawić energię, hałas, serwis i skutki przestoju.

Źródło próżni	Najlepsze zastosowanie	Mocna strona	Ryzyko projektowe
Eżektor Venturiego	Szybki pick-and-place, krótki przewód	Mała masa i szybka reakcja	Zużycie sprężonego powietrza przy przecieku
Pompa elektryczna	Wiele punktów chwytu, dłuższa praca	Stabilne źródło podciśnienia	Dobór filtracji, hałasu i serwisu
System centralny	Kilka stanowisk pakujących	Wspólna infrastruktura	Spadki ciśnienia i większa objętość instalacji

Jak dobrać przyssawkę i obliczyć siłę chwytu?

Dobór przyssawki próżniowej zaczyna się od produktu: jego masy, powierzchni, temperatury, porowatości i trajektorii robota. Dla kartonu liczy się przepływ kompensujący przeciek, dla tacki sztywność dna, a dla worka foliowego możliwość uszczelnienia bez pogniecenia opakowania.

Jak materiał, kształt i szczelność wpływają na chwyt?

Materiał, kształt i szczelność wpływają na chwyt bezpośrednio, ponieważ decydują o efektywnym polu styku oraz tempie ucieczki powietrza. Płaska przyssawka dobrze pracuje na równej powierzchni, a przyssawka mieszkowa lepiej toleruje różnice wysokości i odchylenia.

• Gładka tacka PET – zwykle pozwala zastosować płaską przyssawkę o stabilnym uszczelnieniu i krótkim czasie chwytu.
• Karton z tektury falistej – wymaga testu porowatości, ponieważ wysoki poziom podciśnienia bez odpowiedniego przepływu nie utrzyma stabilnego chwytu.
• Worek foliowy – potrzebuje rozwiązania tolerującego fałdy oraz przemieszczanie granulatu lub proszku wewnątrz opakowania.
• Flow-pack – wymaga unikania zgrzewów, perforacji i etykiet, które mogą osłabić szczelność albo uszkodzić opakowanie.
• Powierzchnia z nadrukiem – powinna przejść próbę pod kątem śladów, zwłaszcza przy miękkich lakierach i świeżym nadruku.
• Środowisko spożywcze – wymaga elastomeru zgodnego z warunkami procesu, czyszczeniem i temperaturą pracy.

Przykład: przy podnoszeniu sześciu kartoników kosmetycznych zamiast jednej dużej przyssawki lepiej działa płyta z sześcioma małymi strefami. Gdy jeden kartonik ma minimalnie inną wysokość, pozostałe strefy nie tracą całego chwytu.

Jak obliczyć wymaganą siłę chwytu?

Wymaganą siłę chwytu oblicza się od masy produktu, przyspieszenia robota i kierunku transportu, a następnie zwiększa o współczynnik bezpieczeństwa uzasadniony ryzykiem oraz testem. Dla ruchu pionowego sama masa to za mało, bo gwałtowne hamowanie zwiększa obciążenie przyssawki.

• Zmierz masę najcięższego produktu wraz z elementami, które robot podnosi jednocześnie, na przykład kartonem i wkładką.
• Ustal maksymalne przyspieszenie oraz kierunek ruchu, ponieważ przesunięcie poziome tworzy inne obciążenie niż pionowe podnoszenie.
• Wyznacz miejsce środka ciężkości, aby sprawdzić moment odrywający przyssawkę od powierzchni produktu.
• Oszacuj efektywne pole po uwzględnieniu fałd, nadruku, porów tektury i możliwego zużycia wargi przyssawki.
• Dodaj współczynnik bezpieczeństwa zgodny z dokumentacją dostawcy, oceną ryzyka i skutkami ewentualnego upadku.
• Wykonaj test dynamiczny na najbardziej niekorzystnej partii opakowań, a nie tylko na idealnej próbce laboratoryjnej.

Dlaczego katalogowa średnica przyssawki nie wystarcza?

Katalogowa średnica przyssawki nie wystarcza, ponieważ opisuje rozmiar komponentu, a nie rzeczywiste uszczelnienie w danej aplikacji. Przyssawka 60 mm na zagiętym kartonie może mieć mniejsze efektywne pole niż kilka prawidłowo rozmieszczonych przyssawek 30 mm.

Nie rekomenduję jednego uniwersalnego współczynnika bezpieczeństwa. Dobór zależy od pionowego lub poziomego ruchu, maksymalnego przyspieszenia, liczby aktywnych przyssawek, ryzyka dla pracowników oraz instrukcji producenta komponentu.

Jak chwytać kartony, worki, tacki i opakowania flow-pack?

Chwytanie kartonów, worków, tacek i flow-packów wymaga odmiennej geometrii EOAT, ponieważ te materiały inaczej reagują na podciśnienie. Piab wskazuje w materiałach technicznych, że przy powierzchniach porowatych trzeba oceniać przeciek i dostępny przepływ, a nie wyłącznie maksymalne podciśnienie generatora.

Jak chwytać karton podciśnieniem?

Karton podnosi się podciśnieniem po sprawdzeniu porowatości tektury, sztywności ścianki, miejsca zagięcia i obecności taśmy. Punkt chwytu powinien leżeć poza perforacją, łączeniem i etykietą, chyba że test procesu potwierdzi powtarzalną szczelność.

• Karton transportowy – wymaga próby na najbardziej porowatej partii tektury, nie na pojedynczym wzorze od dostawcy.
• Case packing – często korzysta z kilku przyssawek, aby rozłożyć siłę i ograniczyć lokalne ugięcie ściany kartonu.
• Karton z taśmą – może mieć różną szczelność na taśmie i na surowej powierzchni, dlatego miejsce pobrania trzeba zdefiniować.
• Karton po formowaniu – wymaga sprawdzenia, czy ściana nie zapada się podczas szybkiego pobrania przez robota.

W systemie do pakowania produktów w kartony warto rejestrować czas dojścia do progu próżni. Wydłużenie o kilka setnych sekundy może sygnalizować zmianę partii tektury lub zabrudzenie filtra, zanim powstaną odrzuty.

Jaka przyssawka nadaje się do worka i flow-packu?

Do worka i opakowania flow-pack nadaje się przyssawka lub chwytak powierzchniowy, który toleruje fałdy folii i nie koncentruje siły na jednym cienkim punkcie. Dobór trzeba potwierdzić na pełnym opakowaniu, z rzeczywistą masą oraz zawartością przesuwającą się podczas ruchu.

Przykład z branży spożywczej: worek 1 kg z mrożonym produktem może zmieniać kształt przy każdym pobraniu. W takich przypadkach sprawdza się większa powierzchnia chwytu lub kilka niezależnych stref. Dla tacki z wieczkiem należy natomiast sprawdzić, czy podciśnienie nie unosi samej folii zamykającej.

Czy przyssawka może uszkodzić opakowanie?

Tak, przyssawka może uszkodzić opakowanie, jeśli jej materiał, podciśnienie, kształt albo punkt przyłożenia nie odpowiadają konstrukcji produktu. Najczęściej problemy dotyczą cienkiej folii, świeżego nadruku, zgrzewu, perforacji i miękkich pudełek kosmetycznych.

Praktyka jest prosta: wykonaj serię testów na maksymalnej prędkości, obejrzyj produkt w świetle bocznym i sprawdź, czy klient końcowy zauważy ślady po chwytaniu. Przy produktach farmaceutycznych uwzględnij także procedury higieny oraz możliwość łatwego czyszczenia elementów chwytaka.

Jak monitorować pewność chwytu i ograniczyć zużycie sprężonego powietrza?

Monitorowanie pewności chwytu wymaga czujnika podciśnienia, progów potwierdzenia i utraty chwytu oraz logiki PLC rozdzielającej rozkaz włączenia generatora od faktycznego pobrania produktu. Zużycie sprężonego powietrza można ograniczać dopiero po pomiarze pełnego cyklu, zgodnie z parametrami aktualnej dokumentacji komponentów Piab lub Schmalz.

Jak wykryć pewny chwyt próżniowy?

Pewny chwyt próżniowy wykrywa się przez osiągnięcie ustalonego progu podciśnienia w określonym czasie oraz kontrolę jego utrzymania podczas transportu. PLC powinien zgłosić błąd, gdy próg nie zostanie osiągnięty albo podciśnienie spadnie poniżej granicy z histerezą dobraną do procesu.

• Próg osiągnięcia chwytu – zatrzymuje sekwencję, jeśli produkt nie uszczelnił przyssawki w wymaganym czasie.
• Próg utraty chwytu – uruchamia reakcję awaryjną, gdy podczas transportu nastąpi nagły spadek podciśnienia.
• Histereza czujnika – ogranicza fałszywe przełączenia przy niewielkich wahaniach procesu.
• Osobne strefy podciśnienia – pozwalają wykryć, która przyssawka lub sekcja chwytaka straciła szczelność.
• Log czasu narastania – pomaga wykryć zużycie przyssawek, zapchany filtr albo nową nieszczelność.

Jak zmniejszyć zużycie sprężonego powietrza?

Zużycie sprężonego powietrza zmniejsza się przez skrócenie przewodów, usunięcie przecieków, właściwy dobór eżektora i odcięcie zasilania po osiągnięciu progu w szczelnych aplikacjach. Każdą oszczędność trzeba potwierdzić pomiarem zużycia na cykl, bo porowaty karton może wymagać ciągłego dopływu powietrza.

• Zmierz aktualne zużycie sprężonego powietrza dla jednego pełnego taktu, obejmującego pobranie, transport i odłożenie.
• Sprawdź nieszczelności na złączach, przewodach, przyssawkach i filtrze przed zmianą parametrów sterowania.
• Skróć przewody między eżektorem a przyssawką, jeśli analiza czasu narastania wskazuje nadmierną objętość układu.
• Ustaw funkcję oszczędzania powietrza tylko po potwierdzeniu, że produkt utrzyma próg podciśnienia bez stałego zasilania.
• Dobierz przedmuch zwalniający tak, aby odłożyć produkt bez zdmuchiwania lekkiej saszetki lub tacki.

Jak zabezpieczyć aplikację przy zaniku podciśnienia i wybrać rodzaj chwytaka?

Zabezpieczenie aplikacji przy zaniku podciśnienia wymaga oceny ryzyka całej celi robota, a nie samego zaworu zwrotnego. ISO 12100:2010 wymaga identyfikacji zagrożeń i redukcji ryzyka, a ISO 10218-2:2025 obejmuje bezpieczeństwo przemysłowych aplikacji oraz cel robotycznych.

Co stanie się po zaniku sprężonego powietrza?

Po zaniku sprężonego powietrza eżektor przestaje tworzyć podciśnienie, a czas utrzymania produktu zależy od szczelności, objętości przewodów, zaworu zwrotnego i zbiornika. Nie wolno zakładać, że produkt pozostanie bezpiecznie podtrzymany bez testu maksymalnej masy i najgorszej powierzchni.

„Ryzyko uwolnienia przenoszonego produktu należy rozpatrywać w ocenie ryzyka całej aplikacji, wraz z przewidywalnymi awariami.” – parafraza zasad ISO 12100:2010 oraz ISO 10218-2:2025.

• Zanik zasilania pneumatycznego – wymaga określenia reakcji robota i strefy możliwego upadku produktu.
• Awaria pompy próżniowej – wymaga wykrycia spadku podciśnienia oraz bezpiecznego zakończenia ruchu.
• Pęknięcie przewodu – może spowodować nagłą utratę chwytu, szczególnie w układzie bez separacji stref.
• Odklejenie produktu – wymaga reakcji PLC dostosowanej do ryzyka kolizji i typu transportowanego opakowania.
• Przezbrojenie lub czyszczenie – powinno należeć do oceny ryzyka, ponieważ wtedy personel pracuje najbliżej chwytaka.

Treść ma charakter informacyjny i nie zastępuje indywidualnej oceny ryzyka, walidacji funkcji bezpieczeństwa ani dokumentacji technicznej integratora maszyny.

Chwytak próżniowy, mechaniczny czy magnetyczny?

Chwytak próżniowy wybierz dla produktów z dostępną powierzchnią uszczelnienia, chwytak mechaniczny dla elementów z pewną krawędzią lub miejscem zacisku, a chwytak magnetyczny dla odpowiednich materiałów ferromagnetycznych. Żaden z tych wariantów nie jest uniwersalnie lepszy – liczą się produkt, takt, higiena, ślady i scenariusz awarii.

Rodzaj chwytaka	Najlepszy materiał produktu	Główne ograniczenie	Przykład użycia
Próżniowy	Karton, folia, tacka, gładkie opakowanie	Potrzebuje szczelności lub przepływu kompensującego przeciek	Podnoszenie kartonów na końcu linii
Mechaniczny	Produkty ze stabilną krawędzią	Może odkształcać lub rysować opakowanie	Chwytanie sztywnych pojemników za rant
Magnetyczny	Elementy ferromagnetyczne	Nie działa na karton, szkło i większość tworzyw	Transport stalowych detali lub wieczek

Kiedy zgłosić produkt do testu chwytaka?

Produkt należy zgłosić do testu chwytaka przed zamówieniem, jeśli ma porowatą tekturę, cienką folię, zmienny środek ciężkości, świeży nadruk, wysoką temperaturę albo takt przekraczający możliwości obecnego EOAT. Próbka powinna obejmować najtrudniejszy wariant opakowania, nie tylko egzemplarz referencyjny.

Do doboru przygotuj masę produktu, wymiary, liczbę sztuk na cykl, takt, trajektorię, dostępne media i warunki czyszczenia. Zobacz także chwytaki do robotów pakujących, roboty delta pick-and-place, chwytak magnetyczny oraz bezpieczeństwo systemów pakujących.

Najczęściej zadawane pytania

Jak działa chwytak próżniowy?

Generator usuwa część powietrza spod przyssawki, tworząc różnicę ciśnień między jej wnętrzem a otoczeniem. Ta różnica działa na efektywne pole styku i utrzymuje produkt. O pewności chwytu decydują także przecieki, deformacja opakowania oraz przyspieszenie robota.

Jak obliczyć siłę chwytu próżniowego?

W uproszczeniu siła zależy od różnicy ciśnień i efektywnego pola przyssawki. Obliczenie trzeba skorygować o nieszczelności, masę, orientację ruchu, przyspieszenie i środek ciężkości. Wynik należy potwierdzić testem dynamicznym na rzeczywistym produkcie.

Eżektor czy pompa próżniowa – co wybrać?

Eżektor zwykle pasuje do szybkich, lokalnych aplikacji z dostępnym sprężonym powietrzem. Pompa bywa korzystniejsza przy wielu punktach chwytu lub długiej pracy. Porównaj przepływ, objętość przewodów, hałas, serwis i energię mierzoną na pełnym cyklu.

Jaka przyssawka nadaje się do kartonu?

Do kartonu dobiera się przyssawkę tolerującą porowatość i nierówności oraz źródło próżni zapewniające wymagany przepływ. Sprawdź sztywność ścianki, taśmę, nadruk i zagięcia. Test wykonaj na najbardziej porowatej partii kartonu.

Czy chwytak próżniowy podniesie worek foliowy?

Tak, ale worek wymaga testu ze względu na fałdy folii, zmienny kształt i przemieszczanie zawartości. Często lepiej działają przyssawki o większej powierzchni lub chwytak powierzchniowy ze strefami. Nie ustawiaj punktu chwytu na zgrzewie bez próby procesu.

Co stanie się po zaniku sprężonego powietrza?

Eżektor przestanie generować podciśnienie, a produkt może zostać utrzymany tylko przez ograniczony czas zależny od szczelności układu. Zawór zwrotny i zbiornik mogą opóźnić spadek, lecz nie gwarantują bezpieczeństwa. Reakcję awaryjną określa ocena ryzyka zgodna z ISO 12100:2010.

Jak ograniczyć zużycie sprężonego powietrza?

Usuń nieszczelności, skróć przewody, dobierz generator do faktycznego przecieku i rozważ odcięcie zasilania po osiągnięciu progu. Takie odcięcie działa tylko w aplikacjach wystarczająco szczelnych. Efekt potwierdź pomiarem zużycia na cykl.

Chwytak próżniowy czy mechaniczny – który jest lepszy?

Chwytak próżniowy jest praktyczny dla kartonów, tacek i wielu opakowań foliowych z dostępną powierzchnią chwytu. Mechaniczny lepiej sprawdza się, gdy produkt ma stabilny rant lub krawędź. Wybór zależy od ryzyka uszkodzenia opakowania, prędkości i skutków awarii.

Źródła i literatura

• International Organization for Standardization, ISO 4414:2010 Pneumatic fluid power – General rules and safety requirements for systems and their components.
• International Organization for Standardization, ISO 12100:2010 Safety of machinery – General principles for design – Risk assessment and risk reduction.
• International Organization for Standardization, ISO 10218-2:2025 Robotics – Safety requirements – Part 2: Industrial robot applications and robot cells.
• Schmalz, dokumentacja techniczna przyssawek, generatorów podciśnienia i systemów chwytania – parametry komponentów należy sprawdzić w aktualnej karcie technicznej przed publikacją i wdrożeniem.
• Piab, dokumentacja Vacuum Automation dotycząca generatorów, przyssawek oraz chwytaków powierzchniowych – parametry przepływu i zużycia powietrza należy potwierdzić dla konkretnej konfiguracji.
