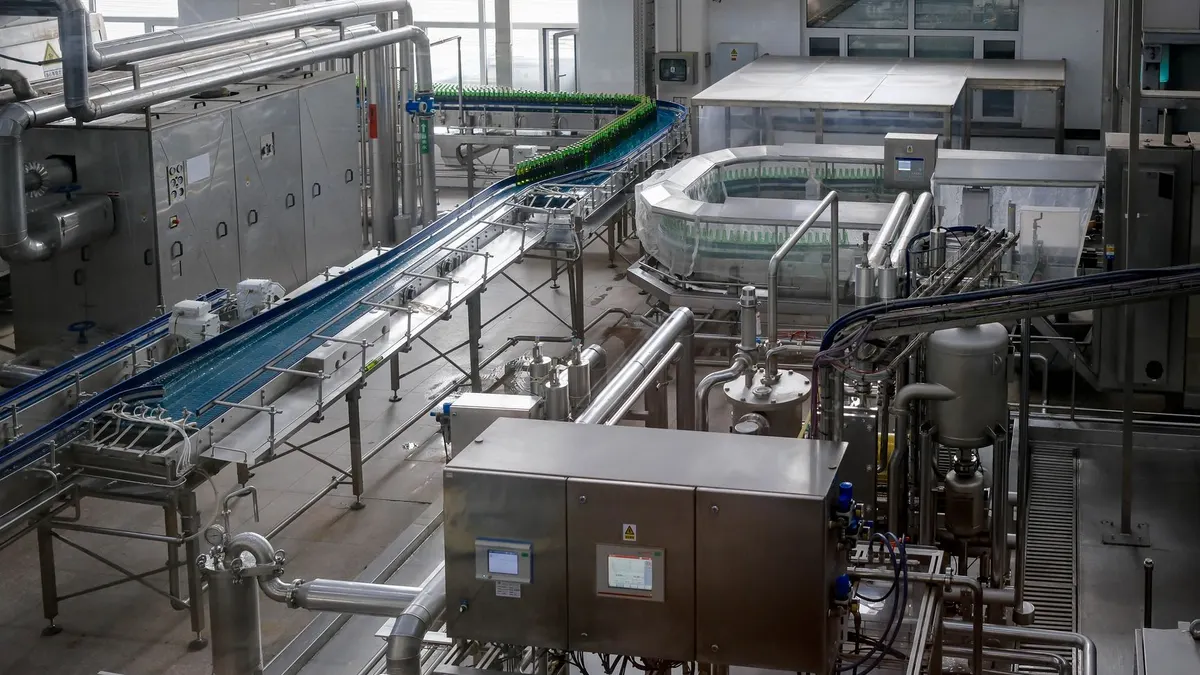

Wydajność linii pakującej - które KPI warto mierzyć?

Co oznacza wydajność linii pakującej?

Wydajność linii pakującej to liczba dobrych jednostek produktu opuszczających jasno wyznaczony zakres linii w określonym czasie, na przykład 8 400 poprawnie zamkniętych i oznakowanych kartonów na zmianę. ISO 22400-2:2014 wskazuje, że KPI produkcyjne wymagają jednoznacznej definicji zakresu, danych wejściowych i celu użycia.

Na linii z dozowaniem, kartoniarką, etykieciarką i paletyzatorem nie wystarczy sprawdzić prędkości pojedynczej maszyny. Kartoniarka może osiągać 40 kartonów/min, ale jeżeli paletyzator zatrzymuje odbiór co kilka minut, rzeczywiste wyjście całej linii spada. Z mojej praktyki integracyjnej wynika, że ten błąd pojawia się szczególnie często przy rozbudowie sekcji end-of-line.

Wydajność, przepustowość i zdolność nominalna – czym się różnią?

Wydajność rzeczywista pokazuje dobre sztuki na wyjściu, przepustowość opisuje tempo przepływu przez określony punkt, a zdolność nominalna jest parametrem projektowym urządzenia, nie wynikiem zmiany.

Wydajność linii należy liczyć na punkcie końcowym, na przykład po kontroli etykiety i odbiorze palety.
Przepustowość linii wymaga wskazania jednostki, na przykład opakowań zbiorczych na godzinę lub palet na zmianę.
Zdolność nominalna kartoniarki może wynosić 60 kartonów/min, lecz nie uwzględniać zatrzymań, zmian SKU ani braków materiału.
Czas cyklu powinien odnosić się do konkretnego SKU, ponieważ karton 6 x 1 l i karton 24 x 0,33 l mają inną charakterystykę pracy.
Wykorzystanie zdolności porównuje wynik rzeczywisty z uzgodnioną zdolnością dla danego produktu, a nie z najwyższą prędkością z katalogu.

Praktyczny wzór brzmi: dobre jednostki / czas produkcyjny. Najpierw ustal jednak, czy czas produkcyjny obejmuje planowane postoje, mycie, zmianę folii oraz oczekiwanie na operatora. Bez tej decyzji dwa raporty mogą pokazywać różne wyniki dla tej samej zmiany.

Jak mierzyć przepustowość linii pakującej?

Najpierw wybierz jeden punkt zliczania – zwykle ostatnią kontrolę jakości albo odbiór palety – a następnie zapisuj dobre jednostki i czas dla każdego SKU, zmiany oraz stanu linii.

Ustal granicę procesu, na przykład od podania produktu do odłożenia gotowej palety w strefie odbioru.
Zdefiniuj dobrą jednostkę, na przykład karton z prawidłową zawartością, zamknięciem, kodem i etykietą.
Rozdziel wyniki według SKU, ponieważ miks produktów zmienia czas cyklu i realną zdolność.
Rejestruj czas planowany, czas pracy oraz czas zatrzymań z kodem przyczyny.
Porównuj wynik ze standardem zatwierdzonym dla konkretnego SKU, nie z rekordem osiągniętym jednorazowo.

Jedno zdanie do raportu zmianowego: rzeczywista wydajność linii to dobre jednostki na końcu zdefiniowanego procesu, a nie lokalna prędkość najszybszej maszyny.

Które KPI utrzymania ruchu i produkcji warto mierzyć?

Dobra karta wyników linii pakującej łączy KPI rezultatu, strat i niezawodności: dobre sztuki na godzinę, realizację planu, OEE, odrzuty, mikroprzestoje, MTBF i MTTR. EN 15341:2019 porządkuje podejście, w którym utrzymanie ruchu ocenia się zestawem mierników powiązanych z decyzjami, a nie jedną liczbą.

Jak mierzyć OEE i dostępność?

OEE oblicza się jako dostępność × wydajność × jakość, lecz wynik ma sens tylko wtedy, gdy każdy składnik ma ustaloną definicję oraz wiarygodne źródło danych.

Dostępność = czas pracy / planowany czas produkcyjny, przy czym zakład musi jasno oznaczyć postoje planowane.
Wydajność OEE porównuje rzeczywisty czas cyklu z idealnym czasem cyklu dla danego SKU.
Jakość OEE = dobre sztuki / wszystkie sztuki, w tym sztuki przeznaczone do poprawki lub złomu.
Mikroprzestoje powinny mieć osobną kategorię, ponieważ krótkie zatrzymania często znikają w danych uśrednionych.
Blokowanie i głodzenie należy rozdzielić, bo pierwszy stan wskazuje problem z odbiorem, a drugi z zasilaniem materiałem.

Wskaźnik OEE maszyny i całej linii powinien pokazywać zarówno wynik zbiorczy, jak i trzy składowe. OEE na poziomie 68% nie mówi jeszcze, czy priorytetem jest awaryjność, strata prędkości czy jakość opakowania.

„KPI produkcyjne wymagają spójnie określonych elementów, kontekstu i danych wejściowych.” — ISO, ISO 22400-2, 2014

Jak mierzyć MTBF i MTTR?

MTBF to średni czas pracy między awariami naprawialnego zasobu, a MTTR opisuje średni czas przywrócenia działania według wcześniej ustalonej granicy procesu.

MTBF = łączny czas pracy / liczba awarii. MTTR = łączny czas napraw / liczba napraw. Trzeba odróżnić awarię od regulacji, zatrzymania przez brak kartonów, postoju jakościowego i zaplanowanej konserwacji.

Granica zasobu może obejmować robota paletyzującego, chwytak, ogrodzenie, czujniki i lokalny panel HMI.
Awaria musi mieć uzgodniony kod, na przykład błąd serwonapędu, uszkodzenie chwytaka lub awaria podajnika etykiet.
Czas naprawy powinien wskazywać, czy obejmuje diagnozę, oczekiwanie na części oraz rozruch po naprawie.
CMMS powinien przechowywać kod awarii, część zamienną, czas reakcji i wykonane działanie.
Porównanie MTBF między liniami wymaga podobnego zakresu urządzeń i takiej samej klasyfikacji zdarzeń.

ISO 14224:2016 akcentuje wagę uporządkowanych danych niezawodnościowych, choć formalnie dotyczy przemysłu naftowego, petrochemicznego i gazowego. Jego zasada jest uniwersalna: bez wspólnej taksonomii MTBF i MTTR tworzą pozorną precyzję.

Które KPI produkcyjne prowadzą do decyzji?

Najlepsze KPI odpowiadają na konkretną decyzję: co naprawić, gdzie zwiększyć bufor, który format uprościć i czy projekt automatyzacji odzyska zdolność wąskiego gardła.

Dobre sztuki na godzinę wspiera decyzję o realizacji planu i obsadzie zmiany.
Realizacja planu pokazuje różnicę między zaplanowaną a faktycznie wykonaną produkcją.
Udział mikroprzestojów wskazuje, czy zespół powinien analizować czujniki, prowadzenie kartonu lub podawanie materiału.
MTBF wskazuje urządzenia wymagające działań niezawodnościowych, a nie tylko szybkiej reakcji serwisu.
MTTR ujawnia opóźnienia w diagnozie, dostępie do części albo procedurze restartu.
Udział prac planowanych pokazuje, czy utrzymanie ruchu działa wyprzedzająco, czy wyłącznie reaguje na awarie.

Jakie KPI jakości, materiału i przezbrojeń mierzyć?

KPI jakości i materiału powinny łączyć zgodność produktu z kosztem: first pass yield, odrzuty, poprawki, zużycie kartonu, folii, etykiet i kleju na dobrą jednostkę oraz czas przezbrojenia. ISO 22400-2:2014 wspiera potrzebę określania granic i kontekstu każdego wskaźnika.

Jak liczyć first pass yield, odrzuty i poprawki?

First pass yield to udział jednostek, które przechodzą proces poprawnie za pierwszym razem, bez poprawki, ponownego etykietowania ani przepakowania.

First pass yield = dobre sztuki bez poprawek / wszystkie rozpoczęte sztuki × 100%.
Odrzuty należy przypisać do przyczyny, na przykład brak etykiety, niewłaściwy kod, uszkodzony karton lub zgrzew.
Poprawki trzeba liczyć osobno, ponieważ nie zawsze tworzą złom, lecz zabierają czas i angażują operatora.
Reklamacje wewnętrzne powinny wskazywać etap wykrycia niezgodności, aby nie obciążać błędnie ostatniej maszyny.
Kontrola wizyjna musi rejestrować typ błędu, a nie tylko sygnał „reject”, aby poprawa była możliwa.

Przykład: jeśli etykieciarka odrzuca 120 kartonów na 10 000, ale 100 kartonów operator oznacza ręcznie i zwraca do procesu, sam wskaźnik złomu ukryje realne obciążenie. First pass yield pokaże problem szybciej.

Jak mierzyć straty materiałowe i giveaway?

Straty materiałowe należy liczyć na dobrą jednostkę, ponieważ sama liczba zużytych rolek folii albo kartonów nie porównuje zmian o różnym wolumenie i miksie SKU.

Proces	KPI	Wzór lub jednostka	Decyzja
Dozowanie	Giveaway	Średnia nadwaga w g/szt.	Korekta nastaw dozownika
Foliowanie	Zużycie folii	g folii / dobra jednostka	Kontrola naciągu i programu owijania
Kartonowanie	Zużycie kartonów	kartony / 1 000 dobrych sztuk	Ocena podajnika i jakości tektury
Etykietowanie	Odrzut etykiety	% etykiet niezgodnych	Kontrola aplikatora i danych druku
Paletyzacja	Uszkodzenia palet	sztuki uszkodzone / zmiana	Korekta chwytaka i wzoru układania

W branży spożywczej 2 g nadwagi na opakowaniu może być istotniejsze ekonomicznie niż pojedynczy alarm robota. Dane kosztowe aktualizuj co kwartał z zakupami i kontrolingiem, bo ceny folii, kartonu oraz surowca zmieniają priorytety.

Jak mierzyć czas przezbrojenia?

Czas przezbrojenia mierz od ostatniej dobrej sztuki starego SKU do pierwszej stabilnej dobrej sztuki nowego SKU, a nie do chwili mechanicznego zakończenia zmiany formatu.

Zapisz moment ostatniej zgodnej jednostki starego SKU.
Rejestruj wymianę formatów, receptur PLC, etykiet, folii i chwytaka robota.
Oznacz odpady rozruchowe, ponieważ szybki restart bez stabilnej jakości nie jest pełnym sukcesem.
Potwierdź pierwszą dobrą jednostkę nowego SKU kontrolą jakościową.
Zmierz moment osiągnięcia stabilnej prędkości, jeżeli rozruch wymaga kilkunastu minut regulacji.

Obserwuję, że nieuwzględnienie odpadu rozruchowego fałszywie premiuje szybkie, lecz niestabilne przezbrojenie. Zespół zyskuje dopiero wtedy, gdy nowy SKU pracuje powtarzalnie.

Jak zbudować dashboard KPI linii pakującej?

Dashboard KPI linii pakującej powinien na pierwszym ekranie pokazywać cel, wykonanie, odchylenie, trend oraz trzy największe straty, a po kliknięciu prowadzić do maszyny, SKU i kodu zdarzenia. IEC 62264-1:2013 opisuje model integracji warstw przedsiębiorstwa i sterowania, przydatny przy łączeniu PLC, MES oraz systemów biznesowych.

Które dane pobierać z PLC, SCADA, MES i CMMS?

Najpierw pobieraj automatyczne stany i liczniki z PLC, następnie dodaj kontekst z SCADA, MES i CMMS, aby liczby można było wyjaśnić oraz zamienić w działanie.

PLC powinien przekazywać stany pracy, stopu, alarmu, liczniki sztuk i sygnały czujników.
SCADA powinna archiwizować zdarzenia czasowe, trendy oraz alarmy dla operatora i inżyniera.
MES powinien dopisywać SKU, zlecenie, zmianę, plan, normę prędkości i status jakościowy.
CMMS powinien łączyć awarię z zasobem, zgłoszeniem, częściami oraz czasem naprawy.
System wizyjny powinien przekazywać kategorię odrzutu, na przykład błąd kodu Data Matrix lub nieobecność etykiety.

Integracja PLC z systemem MES nie polega na zbieraniu wszystkich możliwych tagów. Najpierw ustal, które dane zmieniają decyzję operatora, lidera zmiany albo utrzymania ruchu.

Jak ustalić właściciela i częstotliwość przeglądu KPI?

Każdy KPI potrzebuje właściciela, progu reakcji, rytmu przeglądu i opisanej decyzji; bez tych czterech elementów dashboard zamienia się w ekran do oglądania.

Operator powinien śledzić wynik zmianowy, aktualną stratę i kod przyczyny zatrzymania.
Lider zmiany powinien codziennie analizować realizację planu, odrzuty i największe mikroprzestoje.
Utrzymanie ruchu powinno co tydzień przeglądać MTBF, MTTR, powtarzalne awarie oraz zaległe działania.
Inżynier procesu powinien analizować przezbrojenia, stratę prędkości i wynik first pass yield według SKU.
Kierownictwo powinno miesięcznie oceniać koszt jednostkowy, terminowość i wartość odzyskanej zdolności.

„Wskaźniki utrzymania ruchu należy dobierać do celów organizacji oraz używać ich jako zestawu, nie izolowanych wyników.” — CEN, EN 15341, 2019

Czy predykcyjne utrzymanie ruchu poprawia KPI?

To zależy: predykcyjne utrzymanie ruchu poprawia KPI wtedy, gdy krytyczny tryb uszkodzenia daje mierzalny sygnał, zespół ma czas na reakcję, a koszt monitorowania jest niższy od wartości unikniętej straty.

Kiedy predykcyjne utrzymanie ruchu ma sens?

Najpierw wybierz jedno powtarzalne uszkodzenie na wąskim gardle, a dopiero potem dobieraj pomiar drgań, temperatury, prądu silnika, ciśnienia lub trendu błędów.

Napęd przenośnika może wymagać trendu drgań, jeżeli zużycie łożyska narasta przed zatrzymaniem.
Układ pneumatyczny może wymagać obserwacji spadku ciśnienia i czasu ruchu siłownika.
Chwytak robota może wymagać monitoringu podciśnienia, liczby nieudanych pobrań i czasu cyklu.
Podajnik etykiet może wymagać analizy częstotliwości błędów podania oraz zużycia elementów ciernych.
System nie powinien generować alarmów bez właściciela i procedury reakcji w CMMS.

Predykcyjne utrzymanie ruchu nie zastępuje podstaw: poprawnych kodów awarii, części krytycznych i przeglądów planowanych. Nie deklaruj procentowej redukcji awarii bez własnych, zweryfikowanych danych wdrożeniowych.

Jak powiązać KPI z ROI automatyzacji?

ROI automatyzacji należy liczyć z odzyskanych dobrych jednostek na rzeczywistym wąskim gardle, ograniczonych strat materiałowych, kosztów pracy i pełnych kosztów wdrożenia. Minuta przestoju nie ma stałej wartości: zależy od SKU, zapasu między maszynami, popytu oraz tego, czy zatrzymana maszyna ogranicza wyjście całej linii.

Jak przeliczyć minutę przestoju na koszt?

Najpierw oblicz utracone dobre jednostki na wąskim gardle, potem pomnóż je przez uzgodnioną marżę pokrycia albo koszt niewykorzystanej zdolności – po sprawdzeniu zapasu i możliwości odrobienia planu.

Ustal średnią liczbę dobrych jednostek na minutę dla konkretnego SKU.
Sprawdź, czy zatrzymanie dotyczy wąskiego gardła, czy maszyna ma bufor pozwalający utrzymać odbiór.
Pomnóż utracone jednostki przez zatwierdzoną marżę pokrycia lub model kosztowy zakładu.
Dodaj koszt odpadu, ponownego rozruchu, energii i pracy dodatkowej, jeśli występuje.
Odejmij produkcję, którą zakład realnie może odrobić w wolnej zdolności.

Przykład: wąskie gardło produkuje 30 dobrych kartonów/min, zatrzymuje się na 20 min i nie ma możliwości odrobienia produkcji. To 600 kartonów potencjalnie utraconego wyjścia, lecz wartość finansową ustala kontroling dla danego SKU.

Jak wdrożyć zestaw KPI bez przeciążenia zespołu?

Zacznij od 6-10 KPI, pilotażu na jednej linii i ręcznej walidacji danych przez reprezentatywną zmianę, zanim uruchomisz automatyczne raportowanie dla całego zakładu.

Zdefiniuj punkt zliczania, jednostkę, czas bazowy, SKU i zasady klasyfikacji przestojów.
Zweryfikuj liczniki PLC ręcznym pomiarem czasu oraz liczby sztuk na wybranej zmianie.
Uruchom Pareto strat, aby zespół pracował nad największymi przyczynami zamiast nad wszystkimi alarmami.
Przypisz właścicieli działań do trzech najważniejszych strat tygodnia.
Przeglądaj cele miesięcznie, a koszty materiałów, energii i przestoju co kwartał.
Oceń projekt automatyzacji po odzyskanej zdolności i jakości, nie po liczbie wyświetlonych danych.

ROI automatyzacji pakowania oraz automatyzacja linii end-of-line warto analizować razem z KPI, bo robot paletyzujący, system wizyjny lub automatyczna kartoniarka mają sens biznesowy tylko w konkretnym ograniczeniu procesu.

Treść ma charakter informacyjny i nie zastępuje indywidualnej analizy finansowej, technicznej ani konsultacji z integratorem oraz działem BHP zakładu.

Najczęściej zadawane pytania

Które KPI linii pakującej są najważniejsze?

Podstawowy zestaw obejmuje dobre sztuki na godzinę, realizację planu, OEE i jego składowe, mikroprzestoje, odrzuty, czas przezbrojenia, MTBF oraz MTTR. Dobierz wskaźniki do decyzji, które zespół podejmuje na ich podstawie.

Jak mierzyć wydajność linii pakującej?

Licz dobre jednostki opuszczające zdefiniowany zakres linii w określonym czasie. Segmentuj wynik według SKU, zmiany i warunków pracy, aby nie mieszać produktów o innym czasie cyklu.

Co oznacza MTBF?

MTBF oznacza średni czas pracy między awariami dla naprawialnego zasobu. Porównanie ma sens tylko przy tej samej definicji awarii, granicy urządzenia i czasu pracy.

Co oznacza MTTR?

MTTR oznacza średni czas potrzebny do przywrócenia działania po awarii. Zakład powinien ustalić, czy mierzy samą naprawę, czy cały okres od zatrzymania do stabilnego restartu.

Czy OEE wystarczy do oceny linii pakującej?

Nie. OEE pokazuje dostępność, wydajność i jakość, ale nie ujmuje samodzielnie kosztu materiałów, terminowości, niezawodności ani wartości utraconego wyjścia.

Czy predykcyjne utrzymanie ruchu zawsze się opłaca?

Nie. Ma uzasadnienie, gdy awaria daje mierzalne sygnały ostrzegawcze, istnieje czas na reakcję, a uniknięta strata przewyższa koszt monitorowania i obsługi danych.
